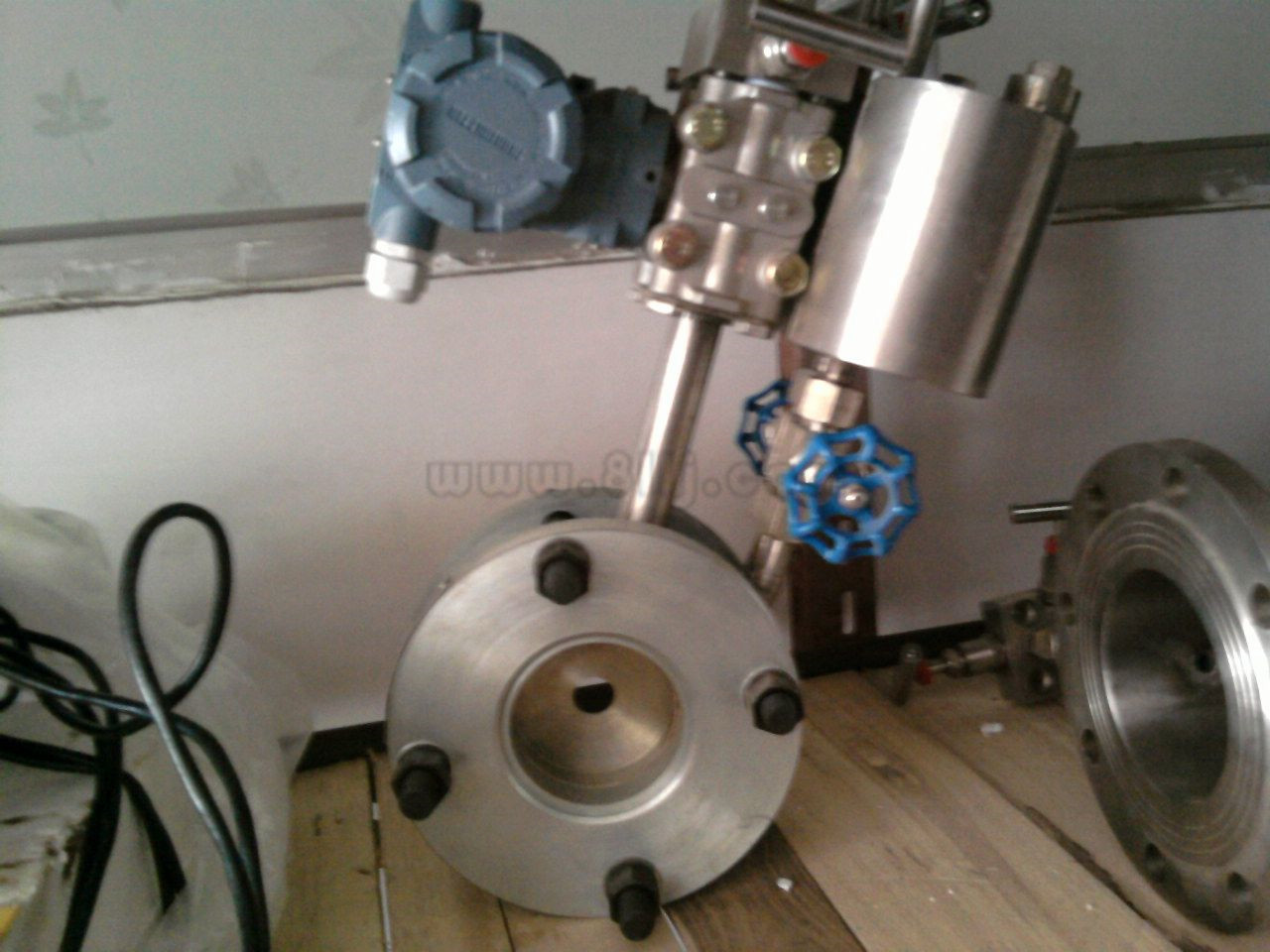

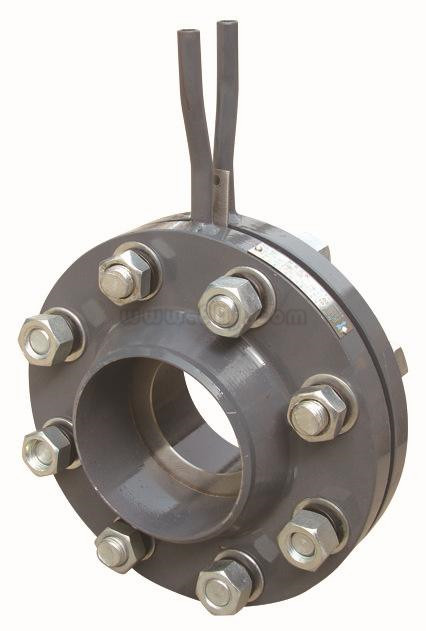

差壓式孔板流量計量表型號生產報價廠家，本流量儀產品型號屬于孔板流量計分類，更多的孔板、差壓式、流量控制儀直銷價格報價歡迎您來電咨詢，下面是差壓式孔板流量計量表產品資料詳情。

差壓式孔板流量計是大多數情況下不同于傳統的節流裝置，它具備新一代差壓穩定系統，能夠在差壓變化的情況下保證0.05%的精度去測量流量，這也是差壓式孔板流量計暢銷市場的主要原因。如果說孔板流量計是流量儀表測量中的一個小黑馬，那么差壓式孔板流量計就是流量儀表行業的黑科技代表，因為無論從外觀和組合復雜程度上來說，差壓式孔板流量計都是比較復雜的。該流量計的結構也不簡單，要配齊差壓變送器、三閥組、表彎、多孔法蘭焊接等，如果其中一項做的不好，那么合成時候就會影響其測量精度。

差壓式孔板流量計概述：

差壓式孔板流量計具有結構簡單,維修方便,性能穩定,使用可靠等特點。孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.國際標準ISO5167<國際標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06。

差壓式孔板流量計原理及結構：

充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。

差壓式孔板流量計適用范圍：

1、公稱直徑： 15 mm ≤DN≤1200mm ；

2、公稱壓力：PN≤10MPa；

3、工作溫度：－50℃≤t≤550℃；

4、量程比：1:10， 1:15 ；

5、 精度：0.5級，1級。

差壓式孔板流量計技術指標：

1、高精度：±0.075%；

2、高穩定性：優于0.1%FS/年；

3、高靜壓：40MPa；

4、連續工作5年不需調校；

5、可忽略溫度、靜壓影響；

6、抗高過壓。

差壓式孔板流量計特點：

1、采用進口單晶硅智能差壓傳感器；

2、高精度，完善的自診斷功能；

3、智能孔板流量計其量程可自編程調整；

4、可同時顯示累計流量、瞬時流量、壓力、溫度；

5、具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程；

6、配有多種通訊接口；

7、穩定性高；

8、量程范圍寬、大于10：1。

差壓式孔板流量計安裝注意事項：

1、可水平、垂直或傾斜安裝，應保證管內充滿液體；

2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物；

3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；

4、引壓管路安裝應符合標準規定的規范。

以上就是孔板流量計 差壓式流量計 產品全部內容，歡迎您來電咨詢孔板流量儀差壓式流量儀 的選型、報價。
