轉子流量計原理

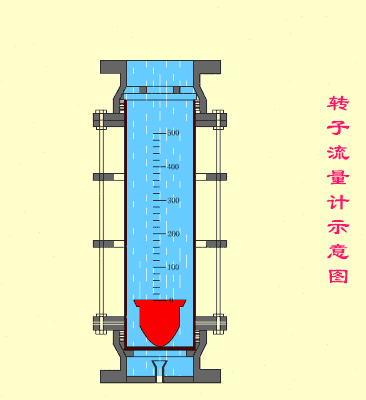

轉子流量計原理解讀：轉子流量計由兩部分組成。轉子流量計之一是錐形管，其從底部到頂部逐漸膨脹。另一個是放置在錐形管中的轉子，它可以沿著管的中心線上下自由移動。在測量流體流量時，被測流體從錐形管的下端流入，流體流撞擊轉子并在轉子上產生力（該力隨流量而變化）。當流量足夠大時，此時，所產生的力將使轉子升起并升高。

同時，被測流體流經轉子和錐形管壁之間的環形部分。此時，有三個力作用在轉子上：流體在轉子上的動壓力，轉子在流體中的浮力以及轉子自身的重力。當流量計垂直安裝時，轉子的重心與錐形管的管軸線重合，作用在轉子上的三個力都沿著與管軸線平行的方向。當這三個力達到平衡時，轉子會平滑地漂浮在圓錐體中的某個位置上。對于給定的轉子流量計，已經確定了轉子的大小和形狀，因此已知其在流體中的浮力及其自身的重力是恒定的，只有流體在浮子上的動壓力會隨著流入的流速而變化。因此，當輸入流量變得更大或更小時，轉子將上下移動，相應位置的流量橫截面積也將改變。直到流量達到平衡時的流量為止，轉子將穩定在新位置。對于給定的轉子流量計，轉子在錐管中的位置與流過錐管的流體的流量一一對應。

為了防止轉子在錐形管的中心線上下移動時碰到管壁，通常使用兩種方法：一種是在轉子的中心安裝一個導向芯棒，以便將轉子保持在圓錐形中。異型管的中心線上下移動。另一個是在轉子盤的邊緣上開有斜槽。當流體從下到上流過轉子時，在繞過斜槽時會繞過轉子，以產生反向推力。通過使轉子繞中心線連續旋轉，可以防止轉子在運行過程中接觸管壁。轉子流量計的轉子材料可以由不銹鋼，鋁，青銅等制成。

轉子流量計原理產品特點

1. 工業上和實驗室zui常用的一種流量計。

2. 結構簡單、直觀、壓力損失小、維修方便。

3. 須安裝在垂直走向的管段上，流體介質自下而上地通過轉子流量計。
