蒸汽流量計量表型號生產報價廠家，本流量儀產品型號屬于蒸汽流量計分類，更多的蒸汽、流量控制儀直銷價格報價歡迎您來電咨詢，下面是蒸汽流量計量表產品資料詳情。

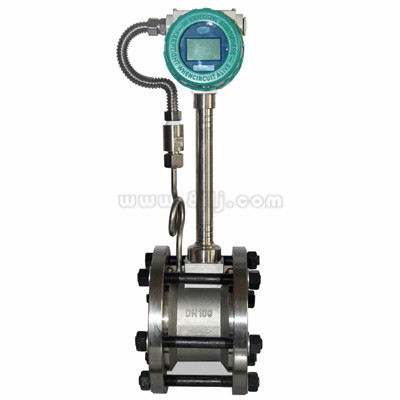

蒸汽流量計

蒸汽流量計是利用流體自然振動原理而研制成的新型流量計。該系列旋渦流量計具有結構簡單，無機械可動部件，可靠性強，準確度高、重復性好，流量范圍與溫度范圍大，壓力損失小，檢定周期長等特點。該系列流量計在規定的雷諾數范圍為內不受流體溫度、壓力、粘度及組分的影響，所用檢測壓電元件不接觸流體，適于惡劣環境、不卡、不易結垢，耐高溫、高壓、安全防爆，適用于測量封閉管道的液體、氣體和蒸汽的累計流量和瞬時流量。ZPLUGB型旋渦流量計可廣泛應用與油田、石化、機械、輕工、冶金、醫藥、造紙及城市供水、供熱、供氣等行業，在工業過程控制，能源管理和環境工程等領域中作為流量計和控制儀表。該系列旋渦流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網.

（一）蒸汽流量計工作技術參數

1）、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；

2）、測量可能范圍：雷諾數為5×103～7×106

3）、正常測量范圍：雷諾數為2×104～7×106

4）、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s

5）、被測流體溫度：-40℃～+300℃

6）、被測流體溫度：1.6、4、25MPa

7）、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；

8）、重復性：指示值的0.2%；

9）、表體材料：ICr18Ni9Ti；

10）、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）

11）、環境溫度：-20℃～+55℃（特殊要求定貨說明）

12）、環境濕度：≤90%RH

13）、大氣壓力：86-106KPa

14）、外供電源：3.6～224VDC

15）、內供電源：3～4.5VVDDC

16）、工作電源：80/A

17）、工作電壓：2.7～3.6v

18）、工作頻率：0.1～3000H

19）、信號遠傳距離：100mm

20）、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。

（二）規格及測量范圍

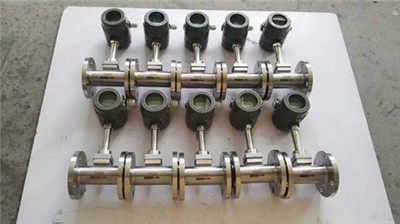

蒸汽流量計

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工茁度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

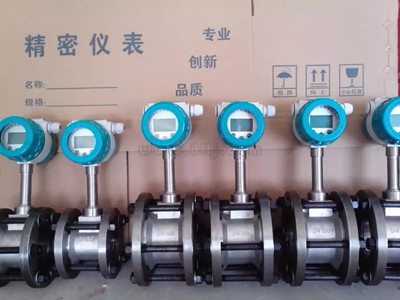

蒸汽流量計

在實際應用中，往往大流量遠低于儀表的上限值，隨著負荷的變化，小流量又往往會低于儀表的下限值，儀表并非工作在它的佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。

蒸汽流量計

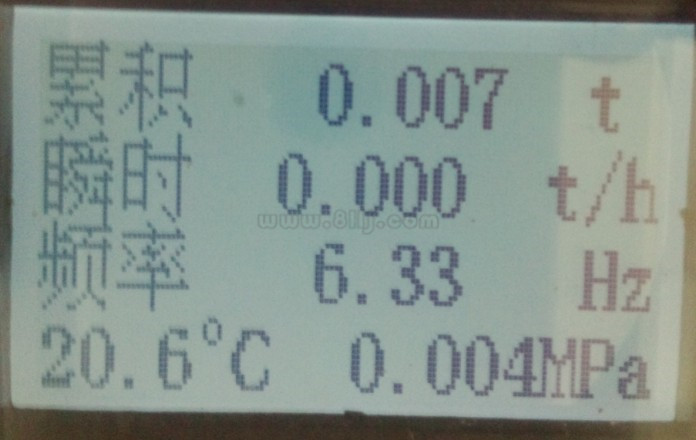

為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。原理

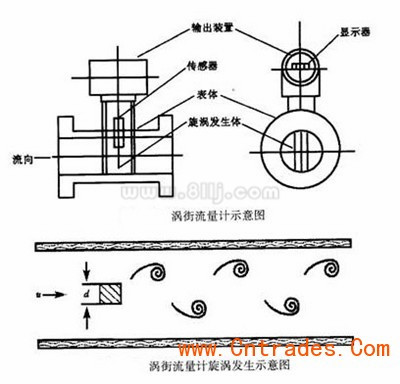

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如圖1所示，旋渦列在旋渦發生體下游非對稱地排列。

渦街流量計漩渦形成示意圖

設旋渦的發生頻率為f，被測介質平均流速為，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：f=SrV1/d=SrV/md （1）
式中V1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形面積與管道橫截面面積之比管道內體積流量qv為
qv=πD2V/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K--流量計的儀表系數，脈沖數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，
圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為(4)

蒸汽流量計

圖2 斯特勞哈爾數與雷諾數關系曲線
式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。
由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是轉流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

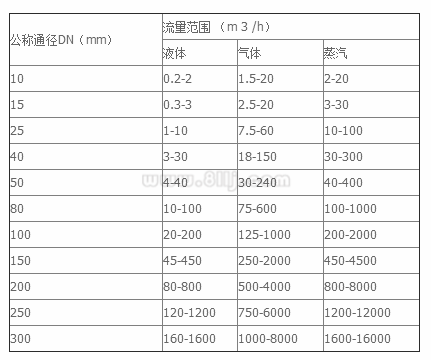

蒸汽渦街流量計口徑和流量選型表

渦街流量計

公稱通徑ＤN

(ｍｍ)

流量范圍（ｍ３／ｈ）

液體

氣體

蒸汽

LUGB

250

100～1000

1000～8000
