詳細的電磁流量計安裝要求圖解，圖文解析電磁流量計安裝的一些要求事項，電磁流量計的安裝決定著后期使用、維護以及測量的準確度。本文主要整理了安裝位置、安裝方法及其他注意事項。

一：電磁流量計安裝環境的要求

①：應避免安裝在溫度變化大或受設備高溫輻射的地方。如果必須安裝，應采取隔熱和通風措施。

②：電磁流量計安裝在室內，如果必須安裝在室外，應避免雨淋、水浸和日曬，并應有防潮和防曬措施。

③：電磁流量計應避免安裝在含有腐蝕性氣體的環境中，必要時應采取通風措施。

④：為了便于安裝、維護和保養，流量計周?chē)鷳?yīng)有足夠的安裝空間。

⑤：流量計安裝處應避免磁場和強振動源。如果管道振動較大，流量計兩側應有固定管道的支架。

二：電磁流量計安裝具體位置的選擇要求

6種不同形式管道中的電磁流量計安裝位置建議圖

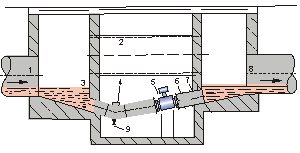

其次，如果電磁流量計被應用在測量井中，它的安裝位置建議圖示：

測量井中電磁流量計安裝位置圖數字解讀如下：
1：入口， 2：溢流管， 3：入口柵， 4：清洗孔，5：流量計，6：短管，7：出口，8：排放閥

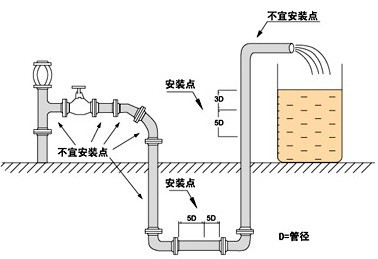

一般來說，電磁流量計的安裝位置示意圖：

電磁流量計推薦安裝位置以及不宜安裝的位置圖解析

三：電磁流量計管道安裝的方法（即：如何在管道上安裝？）

①：軸線（非測量電級）應處于水平位置

②：被測量管道中應充滿介質；

③：流量計安裝點前后應滿足起碼前5后3的直管段（前5個流量計內徑的長度后3個流量計內徑的長度）；

④：介質流向（方向）須與電磁流量計箭頭一致；

⑤：附近無強電磁場；

⑥：留有足夠的空間方便后期維護（常規直管段滿足的情況下就可以了，但直徑較小的情況下還是應該注意留有足夠的維護空間）。

有了這份電磁流量計安裝要求圖解，相信大家在電磁流量計的安裝上有了更清晰的認識。
